SegBox / Rahmen
[재난안전신기술 제2020-21호, 특허 제 10-1163456호]
가장 경제적인 저형고 PSC 거더
SegBeam 기술을 Box형 단면으로 개량 적용하여,
가장 경제적인 저형고 교량 구현이 가능해
형하공간 확보에 유리합니다.
- 50m 경간 적용 시, 형고 1.75m
- 55m 경간 적용 가능
구길교 (4@35=140m)
INTRODUCTION
공법개요
고강도 콘크리트(70MPa)를 사용하여 공장에서 분절 제작한
Box형 세그먼트를 현장 운반하여 조립 가설하는 분절거더 공법
3~5개의 세그먼트를 정밀하게 접합하고 긴장력을 도입하여
경제적인 저형고 거더교 실현
FEATURES
특장점
가장 경제적인 범용 PSC 거더
강합성 계열 대비 동일 형고시 공사비 20% 절감
형하공간, 통수단면적 확보에 유리하고 성토량 감소로 공사비 절감
단부 절취형 적용 시 400mm 형고 감소 가능
OFF-SITE CONSTRUCTION
공장작업
철근 및 쉬스관 조립
EPS 블록 설치
거푸집 조립

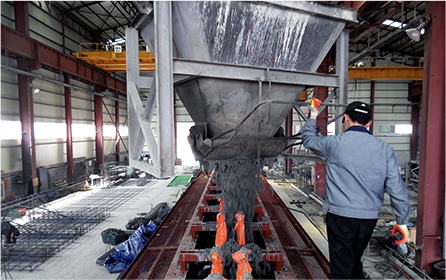

콘크리트 타설
탈형 및 소운반
공장 내 적치
ON-SITE CONSTRUCTION
현장작업
세그먼트 운반
조립대 위에 정렬
에폭시 도포 및 접합
긴장
가설
가설 완료
