강합성 SegBeam(CSB)
[특허10-1745432호]
프리스트레싱을 이용한 분절형 강합성 거더
공장에서 분절 제작된 강합성 세그먼트를 현장에서 접합·거치하는 강합성 거더
공법으로 저형고 및 곡선 교량에 적용성이 탁월합니다.
- 50m 경간 적용 시, 형고 1.65m
- 55m 경간 적용 가능

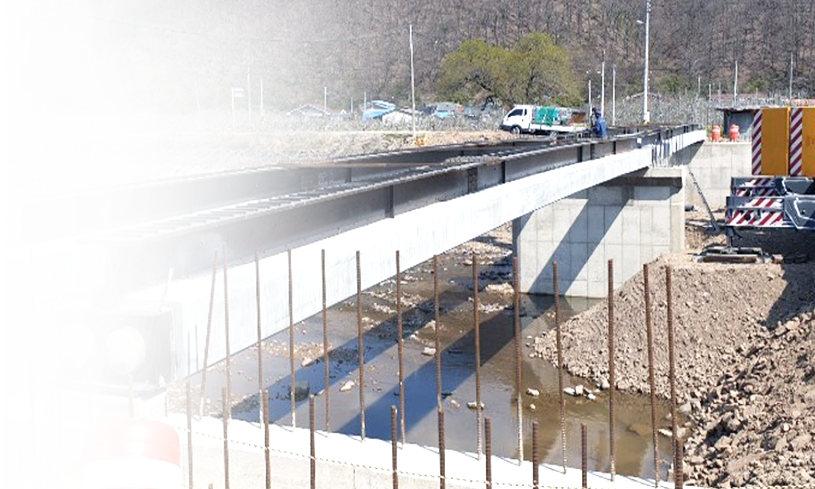

청도교(6@21.6=130m)
INTRODUCTION
공법개요
공장에서 분절 제작한 강합성 세그먼트를 프리스트레싱을
이용하여 접합한 강합성 분절 거더
정착구를 사용하지 않고 강재 거더와 일체인 지압판을
적용하여 압축력 전달 효과 증가
FEATURES
특장점
저형고 구현
형하공간을 확보하거나 계획고를 낮추는데 유리
단순한 제작대 및 제작공정
제작 공정 단순화로 인한 경제성 향상타 PF공법 육중한 제작대 설치 해체 필요
강합성 SegBeam 단순한 제작대
평면곡선 구현 유리
바닥에서 곡선거더로 제작한 후 긴장력을 도입하므로 타 강합성공법 대비 평면곡선 구현이 용이
분절거더로
현장공기 단축
CONSTRUCTION PERFORMANCES
시공실적
| 사업명 | 경간구성 | 비고 |
|---|---|---|
| 아천1지구외 3개지구 하천개수공사(갈마교) | 4@20 = 80m | 시공완료 |
| 동산~주미간 농어촌도로 확포장공사(동산소교) | 1@30 = 30m | 시공완료 |
| 덕계교 개체공사 | 2@28 = 56m | 시공완료 |
| 청도교 확장공사 | 6@21.66=130 | 시공완료 |
| 외 7개 교량 |
