ICT 지하차도
[특허 제10-2299273호]
공장제작한 PC부재를
현장에서 조립·거치하는
Precast지하차도
벽체지지대를 활용하여 안정적으로 PC벽체의
현장타설부 강결처리
- PC+RC의 효율적인 Hybrid 구조 채택
- 공기단축으로 사회·경제적 비용절감
INTRODUCTION
공법개요

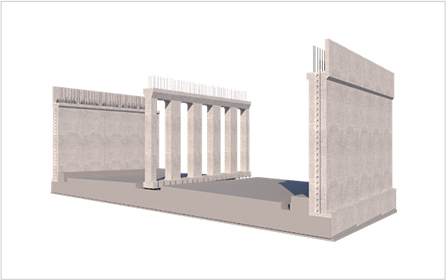

벽체지지대를 활용하여 프리캐스트 벽체하단의 돌출 주철근을 현장타설 하부슬래브와 안정적으로 강결시키는 Hybrid Precast 지중구조물
FEATURES
특장점
최적화된 연결부 구조 채택
- 벽체상단의 돌출부가 거푸집 역할을 하여 우각부 시공성 향상
- 벽체지지대의 높이조절용 앵커볼트를 활용해서 경사부 설치 용이
- 벽체지지대는 벽체 후방 거푸집 역할 및 전도방지 역할
APPLICATIONS
적용 가능 분야
PC지하차도
PC공동구
PC저류조/오·폐수처리장
PC옹벽
ON/OFF-SITE CONSTRUCTION
제작 공정
STEP 01
버림콘크리트 타설 및 벽체지지대 설치
STEP 02
PC벽체 설치
STEP 03
하부슬래브 철근배근 및 기둥앵커 설치
STEP 04
하부슬래브 타설 및 PC기둥 설치
STEP 05
PC슬래브 설치 및 상부슬래브 철근 배근
STEP 06
상부슬래브 타설 및 방수
construction performances
제작 및 납품 실적
| 사업명 | 경간구성 | 비고 |
|---|---|---|
| 킨텍스로 입체교차로 개선사업 실시설계용역 | 총연장 430m, Box폭원 20.3m | 실시설계 완료 |
