SegArch
[건설신기술927호, 특허10-1920365호]
공기단축과 구조안전성을 극대화한 프리캐스트 아치공법
공장제작 후 현장조립 공정을 통해 신속시공이 가능하고 ,
천단접합부 임시체결장치와 강결결합으로 구조적 안전성을 극대화하였습니다.
- 50m 기준 3.5일 설치 가능
- 35m 폭원 적용 가능
INTRODUCTION
공법개요
공장에서 분절제작하여 유지관리 및 공기단축에 유리한 프리캐스트 아치 공법
프리캐스트 개착식 터널공법 개발 중 세계적으로 기술력과 브랜드를 인정받는 BEBO사와 기술제휴
다양한 아치 형태의 현장 적용성이 탁월하며 최대 폭원 35m까지 적용 가능한 장경간 아치 공법
FEATURES
특장점
신속시공을 통한 하부 통행차단 최소화
크레인1대, 가설장비 1대(자체제작) 투입으로 평균 14~20EA/일 아치 세그먼트 설치 (50m기준 3.5일 설치완료)
접합부 시공성 개선
접합면 전단키 지지 → 임시고정장치 체결 → 연결부 철근 배근으로, 가설 중 아치 크라운 강성연결 시공성 및 안전성 개선
다양한 아치형태 적용 가능
C-Series, E-Series 및 T-Series로 다양한 폭원 및 아치형상 구현 가능
2분절 구조 : 9.1~16.4m
2분절 구조 : 14.6~25.6m단일 구조 : 3.6~12.6m
2분절 구조 : 12.2~32.0m
OFF-SITE CONSTRUCTION
공장작업
Arch 철근 가공
Arch 철근 조립
거푸집 제작
거푸집 설치/타설
거푸집 탈형

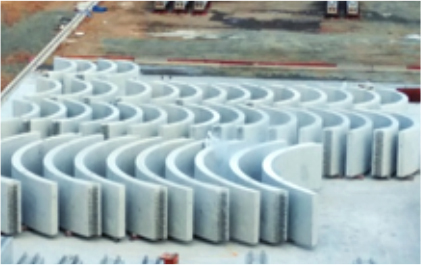

야적
ON-SITE CONSTRUCTION
현장작업
기초 시공
부재 설치
가설보조장치 설치
키홈 및 천단부 타설
방수/뒷채움
완공
CONSTRUCTION PERFORMANCES
시공실적
| 사업명 | 경간구성 | 비고 |
|---|---|---|
| 고속국도 제12호선 담양-성산간 확장공사 (교룡산성연결통로) | L=48m, W=15m | 공사완료 |

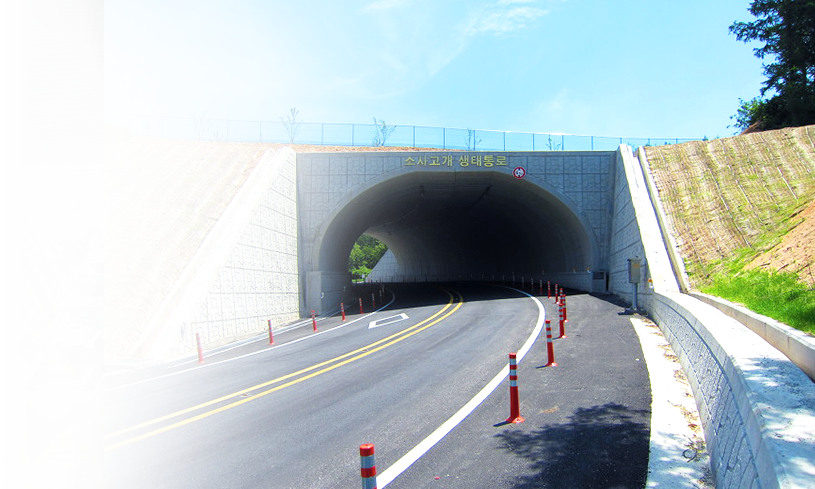

| 소사고개 생태통로 조성사업 (소사고개생태통로) | L=42m, W=12m | 공사완료 |
| 수도권서부(수원-광명)고속도로 민간투자사업 건설공사 (성채터널) | L=41m, W=13m | 공사완료 |
| 방학로 녹지연결로 조성사업 (녹지연결로) | L=52m, W=15m | 공사완료 |
| 외 19개 현장 | - | - |
